七氟丙烷灭火系统有柜式、管网系统型式，而管网系统根据压力的不同，又可以分为4.2MPa和5.6MPa系统。系统采用哪种形式的钢瓶，对应的压力表采用哪种规格的，最大充装量是的多少，很多人不清楚。下面以图文的型式说明。

存储容器增压压力

储存容器的增压压力宜分为三级，并应符合下列规定：

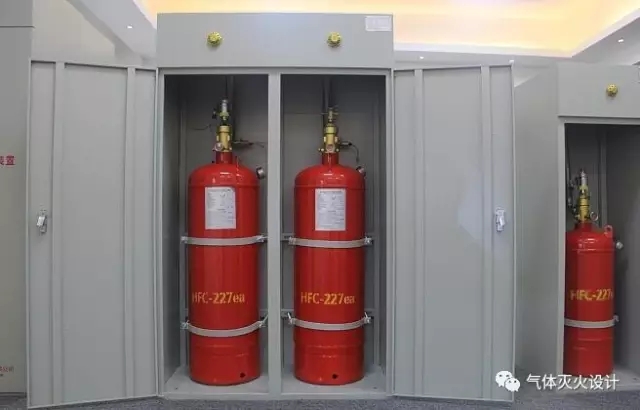

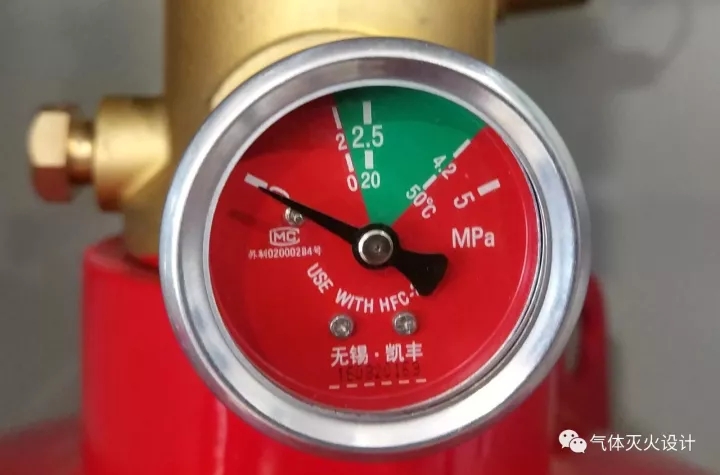

1 一级　2.5+0.1MPa(表压)，一般用于柜式七氟丙烷灭火系统。

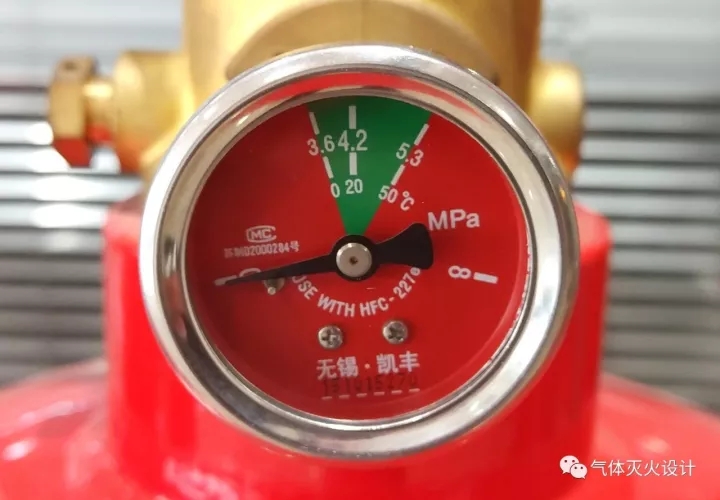

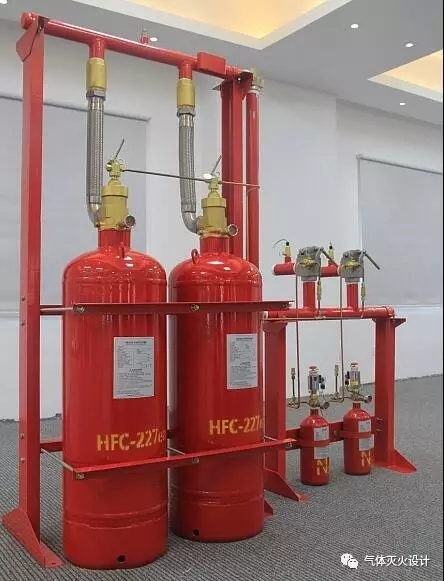

2 二级　4.2+0.1MPa(表压)，一般用于管网七氟丙烷灭火系统。

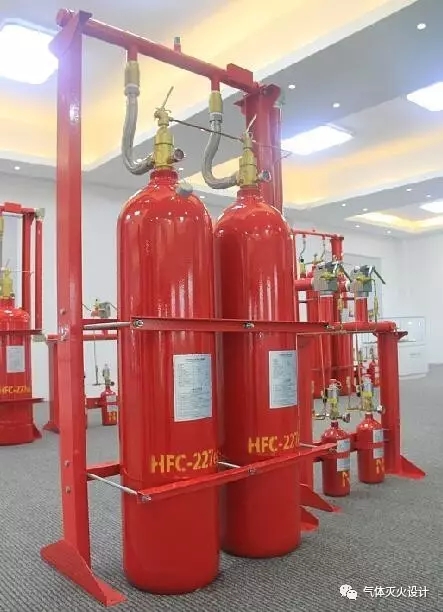

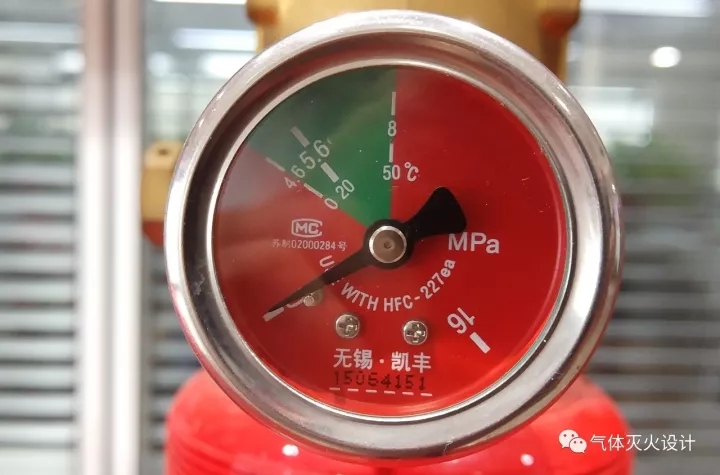

3 三级　5.6+0.1MPa(表压)，一般用于管网七氟丙烷灭火系统，输送距离叫4.2MPa系统更远。

钢瓶型式选用要求

增压压力为2.5MPa的储存容器宜采用焊接容器；

增压压力为4.2MPa的储存容器，可采用焊接容器或无缝容器（一般都选用焊接钢瓶，更经济）；

增压压力为5.6MPa的储存容器，应采用无缝容器。

七氟丙烷单位容积的充装量应符合下列规定：

1 一级增压储存容器，不应大于1120kg/m3(柜式气体灭火装置 GB16670-2006中规定为1150kg/m3；

2 二级增压焊接结构储存容器，不应大于950kg/m3；

3 二级增压无缝结构储存容器，不应大于1120kg/m3；

4 三级增压储存容器，不应大于1080kg/m3。
