根据规范、一般计算机房、配电室、变电所、发电机房、档案室等区域需要设置气体灭火系统。

如果客户提供了图纸，一般可以在电气施工图（报警）或者给排水施工图（喷淋、消火栓）中可以找到。

如果提供的图纸已经做了设计。可以通过以下方式很快的找到设置气体灭火系统的区域。

1、通过火灾自动报警平面布置图找

A．配电室、变电所、发电机房一般设置在地下一层或地下二层，首先在地下一层或地下二层中找设置了气体灭火控制系统的区域（图纸中会布置气体灭火控制器、声光报警、警铃、紧急启停按钮、放气指示灯等），当然其他层也可能有变配电室或者UPS电池室。

B．计算机房及档案室分布的区域不好判断、可以在报警平面布置图中仔细寻找。

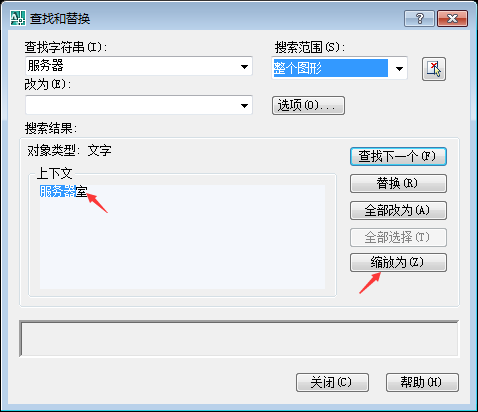

C．可以通过AutoCAD软件的 【编辑】→【查找】在图纸中查找关键字（如“机房”、“配电室”、“档案室“等）快速定位到设置气体灭火系统的区域。

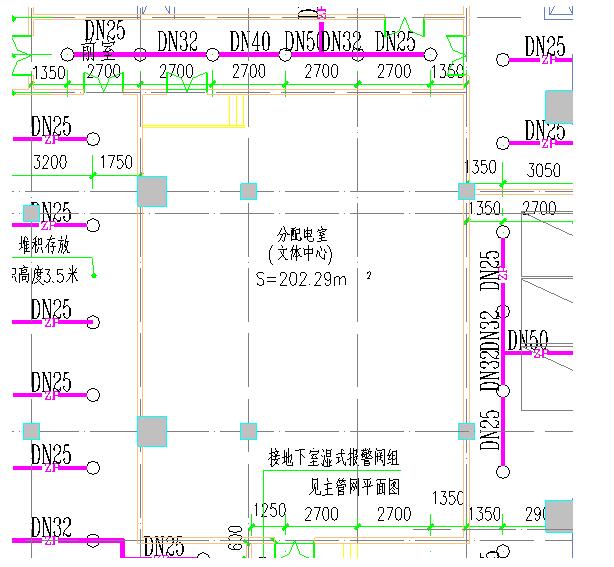

2、通过自动喷水灭火系统平面布置图查找

设置气体灭火系统的区域肯定就不能设置自动喷水灭火系统，可以自动喷水灭火系统的平面图中找没有布置喷头的区域，可以快速判断是否做了气体灭火系统。

3、在消火栓图纸中找

查找方式与在火灾自动报警系统图纸和喷淋系统图纸类似。

如果客户提供的图纸没有指定哪些防护区需要设置气体灭火系统，则需要根据图纸自行判断哪些区域设置气体灭火系统、或者根据客户的要求在规定的区域设置气体灭火系统。

注：本文为气体灭火设计（公众号：qitimiehuosheji）原创，转载请注明处出。
